室內給水排水與小區給排水是相互聯系的，室內給水系統的水源來自于小區給水干管，而室內污水廢水則通過排水管道排入室外小區的排水系統。它們之間的界限是：給水系統以接入建筑物供水管的閥門為界;排水系統已排出建筑物的第一個排水檢查井為界。

建筑內部給排水系統

一、類型包括

生活給水系統：供給人們飲用、洗滌、烹飪等生活用水;

生產給水系統：供給生產設備冷卻、原料和產品的洗滌以及各類產品制造過程中所需的生產用水。

消防給水系統：供給各類消防設備滅火用水。

二、室內給水系統的組成

1、引入管：指室外給水管網與建筑物內部給水管道之間的聯絡管段也稱進戶管。

2、水表節點：指引入管上裝設的水表及其前后設置的閥門，泄水裝置的總稱。閥門用于關閉管網，以便維修和拆換水表;泄水裝置作用主要是在檢修時放空管網，檢測水表精度。

3、管道系統：是指建筑內部給水水平干管或垂直干管、立管、支管等組成的系統。

給水管道主要采用管材：鋼管和鑄鐵管。生活給水管管徑≤150mm時，應采用熱浸鍍鋅工藝生產的鍍鋅鋼管;管徑≥150mm時，可采用給水鑄鐵管;埋地管管徑≥75mm時，宜采用給水鑄鐵管。生活消防共用給水系統應采用鍍鋅鋼管。

4、給水管道附件：指管路上的截止閥、閘閥、止回閥及各式配水龍頭等，用于調節管道系統中水量水壓，控制水流方向以及關斷水流便于管道儀表和設備檢修的各類閥門。

常見的閥門有：

1)截止閥：關閉嚴密，水流阻力較大，只適用于管徑小于50mm的管路上。

2)閘閥：全開時水流直線通過，水流阻力小，適用于管徑大于50mm的管道。

3)蝶閥：閥板在90度范圍內翻轉，調節，節流和關閉水流。

4)止回閥：用以阻止管道中水流的方向流動。

5)配水龍頭。

5、用水設備：

包括：衛生器具、消防設備和生產用水設備等。

6、升壓和儲水設備：

當室外給水管網的水壓不足或建筑物內部對供水安全性和穩定性要求比較高時，需在給水系統中設置水泵，水箱、氣壓給水設備和儲水設備等。

建筑內部給水方式：

建筑內部排水系統

建筑內部排水系統是將建筑內部人們?nèi)粘Ｉ詈凸I(yè)生產中使用過的污水收集起來及時排到室外。

建筑內部排水系統類型

按系統接納的污廢水類型不同，建筑內部排水系統可分為三類。

1、生活排水系統

生活排水系統是排除居住建筑，公共建筑及工廠生活間的污廢水。生活排水系統又可分為：排除沖洗便器的生活污水排水系統和排除洗滌廢水的生活廢水排水系統。生活廢水經過處理可作為雜用水，用于沖洗廁所或綠化。

2、工業廢水排水系統

工業廢水排水系統是排除工藝生產過程中產生的污廢水。為便于污廢水的處理和綜合利用，按污染程度可分為生產污水排水系統和生產廢水排水系統，污染程度較重的生產污水經過處理后達到排放標準排放，生產廢水污染較輕，可作雜用水加以回用。

3、屋面雨水排除系統

用于收集降落在大屋面建筑和高層建筑屋面上的雨雪水。

建筑內部排水的組成：

1、衛生器具和生產設備受水器

衛生器具是建筑內部排水系統的起點。用來滿足日常生活和生產過程中各種衛生要求，收集和排除污廢水的設備。

大便器、小便器、沖洗設備、洗臉盆、盥洗槽、浴盆、淋浴器、洗滌盆、地漏。

2、排水管道系統

由連接衛生器具的排水管道，有一定坡度的橫支管、立管、埋設在室內地下的總橫干管和排出到室外的排出管等組成。

3、通氣系統

建筑內部排水管內是水氣兩相流，為防止因氣壓波動造成的水封破壞使有毒有害氣體進入室內，需設置通氣系統。

當建筑物層數和衛生器具不多時，可將排水立管上端延伸出屋頂，進行升頂通氣，不用設專用通氣管。

當建筑物層數和衛生器具較多時，因排水量大，空氣流動過程宜受排水過程干擾，須將排水管和通氣管分開，設專用通氣管道。

排水系統通氣立管設置情況：

A：?jiǎn)瘟⒐芘潘到y(tǒng)，只有1根排水立管，不設專門通氣立管的系統;

B：雙立管排水系統：也叫雙管制排水系統，由1根排水立管和1根通氣立管組成;

C：三立管排水系統：也叫三管制排水系統，由1根生活污水立管，1根生活廢水排水立管和1根通氣立管組成。

通氣系統的布置和敷設要求：

1)伸頂通氣管高出屋面不小于0.3米，但應應大于該地區最大積雪厚度，屋頂有人停留時應大于2米;

2)連接4個及4個以上衛生器具，且長度大于12米的橫支管和連接6個及6個以上大便器的橫支管上要設環形通氣管，環形通氣管應在橫支管起端的兩個衛生器具之間接出，在排水橫支管中心線以上與排水橫支管呈垂直或45度連接。

3)專用通氣立管每隔2層，主通氣立管每隔8-10層設置結合通氣管與污水立管連接;

4)專用通氣立管和主通氣立管的上端可在最高衛生器具上邊緣或檢查口以上不小于0.15米處與污水立管以斜三通連接，下端在最低污水橫支管以下與污水立管以斜三通連接;

5)通氣立管不得接納污水、廢水和雨水，不得與通風管或煙道連接。

4、清通設備：為疏通建筑內部排水管道保障排水暢通，需設置清通設備。在橫支管上設清掃口，在立管上設置檢查口，室內埋地橫干管上設檢查井。

5、抽升設備：民用建筑的地下室，人防建筑物，高程建筑地下技術層，某些工廠車間的地下室和地下鐵道及地下建筑物的污廢水不能自流排出室外，須設污廢水提升設備。

7、污水局部處理構筑物：室內污水不符合排放要求時，必須進行局部處理，如沉淀池、隔油池、化糞池、中和池、消毒池等。



建筑雨水排水系統：

降落在屋面的雨水和雪水，特別是暴雨，在短時間內會形成積水，需要設置屋面排水系統，有組織，系統的將屋面的雨水及時排除。屋面雨水的排除方式按雨水管道的位置分為外排水系統和內排水系統。

1、外排水：是指屋面不設雨水斗，建筑物內部沒有雨水管道的雨水排除方式。按屋面有無天溝，又可以分為檐溝外排水和天溝外排水兩種方式。

2、內排水：是指屋面設置雨水斗，建筑物內部有雨水管道的雨水排水系統。對于屋面設立天溝有困難的殼形屋面或設有天窗的廠房考慮設立內排水系統，對于建筑立面要求高的高層建筑，大屋面建筑及寒冷地區的建筑的外墻設置雨水排水立管有困難時，也可考慮采用內排水形式。

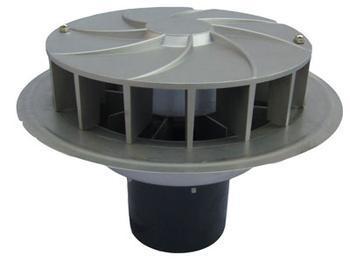

1)內排水系統的組成：雨水斗、連接管、懸吊管、立管、排出管、埋地干管和檢查井組成。

2)分類

A：內排水系統按雨水斗的連接方式可分為單斗和多斗雨水排水系統。

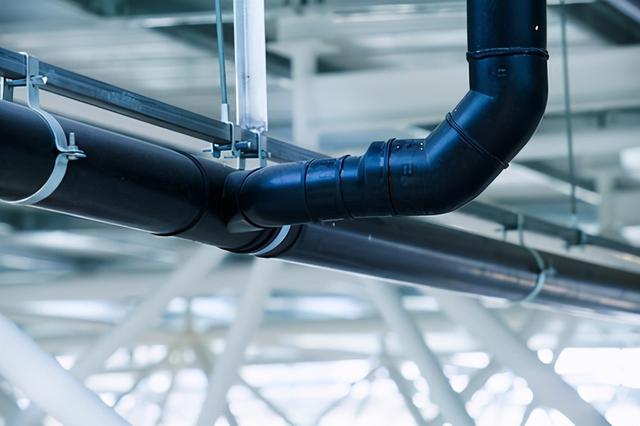

單斗系統：一般不設懸吊管，多斗系統中懸吊管將雨水斗和排水立管連接起來。

多斗系統：懸吊管上連接多個雨水斗(一般不得多于4個)的系統。其排水量大約為單斗的80%，在條件允許的情況下，應盡量采用單斗排水，以充分發揮管道系統的排水能力。

B：按排除雨水的安全程度，內排水系統分為敞開式和密閉式兩種排水系統。

敞開系統：為重力排水，檢查井設置在室內，敞開式可以接納生產廢水，省去生產廢水的排出管，但在暴雨時可能出現檢查井冒水現象。

密閉系統：雨水由雨水斗收集，進入雨水立管，或通過懸吊管直接排至室外的系統，室內不設檢查井。密閉式排出管為壓力排水。

一般為安全可靠，宜采用密閉式排水系統。

3、混合排水系統

大型工業廠房的屋面形式復雜，為了及時有效地排除屋面雨水，往往同一建筑物采用幾種不同形式的雨水排除系統，分別設置在屋面的不同部位，由此組合成屋面雨水混合排水系統。

4、建筑內部熱水供應系統

建筑內部熱水供應系統是為滿足人們生產生活過程中對水溫的特定要求，有管道及輔助設備組成的輸送熱水的網絡。

分類和組成

1、按熱水供水范圍的大小，可分為，局部熱水供應系統、集中熱水供應系統和區域熱水供應系統。

(1)局部熱水供應系統：供水范圍小，熱水分散制備，靠近用水點設置小型加熱設備供一個或幾個配水點使用，熱水管路較短，熱損失較少。適用于使用要求不高，用水點少而分散的建筑和車間。

(2)集中熱水供應系統：供水范圍大，熱水集中制備，用管道輸送到各配水點。一般在建筑內設專用鍋爐房或熱交換器將水集中加熱后通過熱水管道將水輸送到一幢或幾幢建筑使用。這種系統加熱設備集中，管理方便，設備系統復雜，建設投資較高，管路熱損失較大，適用于熱水用量大、用水點多且分布較集中的建筑。

(3)區域熱水供應系統：水在熱電廠或區域性鍋爐房或區域熱交換站加熱，通過室外熱水管網將熱水輸送至城市街坊、住宅小區各建筑中。該系統便于集中統一維護管理和熱能綜合利用，并且消除分散的小型鍋爐房，減少環境污染，設備、系統復雜，需敷設室外供水和回水管道，基建投資較高，適用于要求供熱水的集中區域住宅和大型工業企業。

室內熱水系統的組成：

熱媒系統(第一循環系統)、熱水供應系統(第二循環系統)和附件。

(1)熱媒系統：

熱媒系統由熱源、水加熱器和熱媒管網組成。

工作原理：由鍋爐生產的蒸汽(或過熱水)通過熱媒管網送到水加熱器加熱冷水，經過熱交換后蒸汽變成冷凝水，靠余壓送到冷凝水池，冷凝水和新補充的軟化水經過冷凝循環泵送回鍋爐加熱為蒸汽，如此循環完成熱交換的傳遞作用。

(2)熱水供應系統(第二循環系統)

熱水供應系統由熱水配水管網和回水管網組成。

工作原理：被加熱到一定溫度的熱水，從水加熱器出來經配水管網送至各熱水配水點，而水加熱器的冷水由屋頂水箱哦給水管網補給。為了保證各用水點都有規定水溫的熱水，在立管和水平管設回水管，使一定量的熱水經過循環水泵流回水加熱器以補充管網所損失的熱量。

(3)附件：包括蒸汽熱水的控制附件及管道的連接附件。如溫度自動調節器(控制出水水溫)、疏水器(進行汽水分離，減少蒸汽損失)、減壓閥、膨脹罐、自動排氣閥、膨脹管和膨脹水箱(吸收工作介質因溫度變化增加的那部分體積)、管道補償器(補償吸收管道受熱或冷凝時管道軸向熱變形)等 。

熱水供水方式：

1、分類：

(1)按管網壓力工況的特點可分為：開式和閉式。

(2)按熱水加熱方式不同分為：直接加熱和間接加熱

(3)按熱水管網設置循環管網的方式不同：全循環、半循環、無循環。

(4)按熱水配水干管位置不同，分為：下行上給供水方式和上行下給的供水方式。

(5)按熱水循環動力不同，分為：機械循環和自然循環。

2、分類介紹：

(1)開式熱水供水方式

在管網頂部設有水箱，管網與大氣相通，系統內部的水壓僅取決于水箱的設置高度，不受室外給水管網水壓波動影響。

該方式適用于室外給水管網水壓波動大，用戶用水水壓要求穩定的情況。該方式的管道系統中，必須設置高位冷水箱和膨脹水管，或開式加熱水箱。

(2)閉式熱水供水方式

管網不與大氣相連通，冷水直接進入水加熱器，需設安全閥或增設隔膜式壓力膨脹罐或膨脹管以確保系統安全運轉。

具有管路簡單，水質水量不易受外界污染的優點，但水壓穩定性較差。

(3)直接加熱

也稱為一次換熱，是利用以燃?xì)?、燃油、燃煤為燃料的熱水鍋爐，把冷水直接加熱到所需的溫度，或?qū)⒄羝苯油ㄈ肜渌谢旌现苽錈崴?/p>

該熱水供應方式的熱效率高，節能，蒸汽直接加熱時設備簡單，但噪聲大，對蒸汽質量要求高，運行費用高。

適用于：對噪聲無嚴格要求的公共浴室、洗澡房、工礦企業用戶。

(4)間接加熱：也稱為二次換熱，是將熱媒通過水加熱器把熱量傳遞給冷水達到加熱冷水的目的，在加熱過程中熱媒與被加熱水不直接接觸。

適用于要求供水穩定，安全、噪聲要求低的旅館、住宅、醫院等，運行費用低對水質不產生污染，供水安全穩定。

(5)全循環熱水供應方式

是指熱水干管，熱水立管及熱水支管均能保持熱水循環，各用水點隨時打開配水龍頭均能提供符合要求的熱水，該方式用于特殊要求的高標準建筑中，如高級賓館，旅店。

(6)半循環熱水供應方式

半循環熱水供應方式又分為立管循環和干管循環熱水供水方式。

立管循環熱水供水方式：指熱水干管和熱水立管管內均保持有熱水的循環，打開配水龍頭時只需放掉熱水支管中少量的存水，就能獲得規定水溫的熱水。適用于全日供應熱水的建筑和設有定時供應熱水的高層建筑中。

干管循環熱水供應方式：是指僅保持熱水干管內的熱水循環，多用于采用定時供應熱水的建筑中。

(7)無循環熱水供應方式

是指在熱水管網中不設任何循環管道。

適用于：熱水供應系統小，使用要求不高的定時供應系統，如公共浴室，洗衣房等。

(8)自然循環方式

是利用配水管和回水管中水的溫度差所形成的水的密度差，從而產生壓力差，形成循環作用水頭，使管網內維持一定量的循環流量，以補償配水管道的熱損失，保證用戶對水溫的要求。

(9)機械循環方式

是在回水干管上設置循環水泵，利用水泵作為循環動力強制一定量的熱水在管網系統中不停地循環流動，以補償配水管道的熱損失，保證管中熱水的溫度要求。

(10)熱水管網的布置方式分為上行下給式和下行上給式兩種形式。

給水排水工程圖的圖件種類

1)給水排水工程平面圖：主要表達各層用水房間所配置的衛生器具及給排水管道、附件在平面位置情況。

2)給水排水工程系統圖：主要表達從底層到頂層管道立體走向，常用斜軸側投影的方法繪制。(表示內容：管道的空間布置，各管段管徑，坡度，標高以及附件在管道上的位置。)

3)管道上構配件詳圖：主要表達管道與構配件局部節點的詳細構造和安裝要求。

給水排水工程的識讀內容與技巧

(1)識圖方法和步驟

閱讀建筑給水排水工程圖紙時，一般按水的流向閱讀。

給水工程圖識圖順序：

引入管—干管—立管—橫管—支管—放水龍頭。

排水工程圖識圖順序：

衛生器具—排水支管—排水橫管—排水立管—排水干管—排出管

看圖時從粗到細，從大到小，先看基本圖例和說明，再看平面圖、系統圖和詳圖。

(2)給水排水工程平面圖。

識讀時由底層開始逐層閱讀各層平面圖，由平面圖獲得以下信息：

1)給水系統進戶管和污廢水排出管的平面位置，走向，系統編號。

2)給水排水干管、立管、支管的平面位置尺寸，走向和管徑尺寸以及立管編號。建筑內部給水排水管道的布置一般是：下行上給方式的水平配水干管，敷設在底層或地下室天花板下;上行下給方式的水平配水干管敷設在頂層天花板或吊頂之內，在高層建筑內也可設在技術夾層內;給水排水立管通常沿墻、柱敷設;在高層建筑內，給水排水管道敷設在管道井內;排水橫管應埋于地下，或在樓板下吊設等。

3)衛生器具和用水設備的平面位置、型號規格和數量;

4)升壓設備(水泵、水箱)的平面位置、型號規格和數量等;

5)消防給水管道、消火栓的平面位置、型號、規格;水帶材質、水槍的型號與口徑、消防箱的型號、明裝或暗裝、單門或雙門等。

(3)給水排水系統圖

識讀給水排水系統圖時，先看給水排水管道進出口編號，并對照平面圖逐個管道系統圖進行識讀。

1)給水系統圖：給水方式、地下水池和屋頂水箱或氣壓給水裝置的設置情況、管道的具體走向、干管的敷設方式、管徑尺寸及變化情況、閥門和設備以及引入管和各支管的標高。

2)排水系統圖：排水管道的具體走向、管徑尺寸、橫管坡度、管道各部位的標高、存水彎的類型、三通設備設置情況、伸縮節和防火圈的設置情況、彎頭及三通的選用情況。

(4)詳圖：建筑給水排水工程詳圖常有：水表、管道節點、衛生設備、排水設備、室內消火栓等。主要識讀內容為：了解具體構造尺寸、材料名稱和數量。
