虹吸式排水系統是建筑物給排水系統的重要組成部分，其任務是及時排除落在建筑物屋頂上的雨水、積雪水，避免屋頂積水形成對屋頂?shù)耐{，或引起水患事故，如雨水溢流、屋頂漏水，以保證人們正常的生活和生產活動。虹吸式排水系統的特點是不設斜坡橫管，形成一條滿管流，以極快的速度排出屋頂積水。

虹吸式排水系統的主要組成部分由虹吸式排水管道和雨水斗兩部分組成。

虹吸式排水特性：

▼只要滿足計算要求，單個系統的雨水斗數不限；

▼雨水斗流量大，氣水分流，排水速度快，效果好；

▼懸吊管道呈水平狀態，不需做任何坡度，便于施工；

▼立管直徑小，數量少，便于裝飾；

▼埋地管道少，地面開挖量小，能有效縮短工期；

常規重力排水特性：

▼單系統所帶雨水斗數應受限制；

▼雨水斗流量小，氣水合流，排水效果不佳；

▼立管管徑大，量多，交叉施工難度大；

▼埋地管多，土建工程工作量大，地溝易返水。

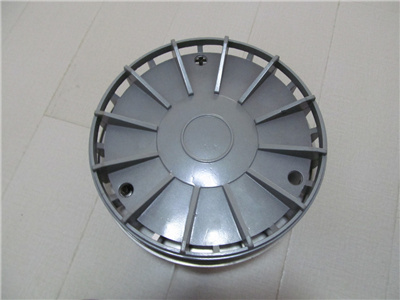

雨水管：虹吸式屋頂雨水管中使用的雨水管。氣水分離，并具有防渦等功能。它的斗前水深可以有效地控制，當斗前水深穩定達到設計水深時，在系統中形成虹吸管內的壓力流。一般而言，雨水斗的設計是整個虹吸系統能否按照設計要求工作的關鍵之一，它的穩流性越好，產生虹吸所需要的屋面匯水高度越低，其整體性能就越好。 標準型雨水斗，由雨水斗基座(PE材料)、碟片(ASA)、格柵頂蓋(PE)組成。此外還可根據需要提供通用型絕緣基座、固定件、法蘭片、焊接片、防火保護帽、微型加熱電圈等配件。雨斗的額定流量分為12L/s、25L/s、40L/s、60L/s和72L/s等，其中常用的雨斗是額定流量25L/s和40L/s。

壓流式雨水斗(虹吸式)的材料有HDPE、鑄鐵或不銹鋼。每個部分都有不同的結構作用。在屋面設置雨水斗，上層蓋上進水格柵。雨水通過格柵蓋的側面進入雨水斗，當屋面蓄水達到一定高度時，雨水斗內的反渦流裝置將阻止外界空氣進入，同時減除渦流，使雨水平穩地淹沒排水管并進入排水管。虹吸雨水斗可將天溝積水深度降到很低，減少屋面承受的雨水負荷，同時增加雨水斗額定流量。 其優勢在于不同功能和材料的屋頂系統，產品具有廣泛的適用性。換而言之，雨水斗可以通過相應的配件組合來適應不同的屋頂，例如：混凝土屋頂、金屬屋頂、木屋頂，考慮人行走或綠化的屋頂、梯形不平的屋頂?shù)鹊取?/p>

雨水斗是整個虹吸系統的重要組成部分。對整個虹吸式屋面雨水排放系統來說，主要的是避免雨水斗中的空氣進入整個系統。若空氣直接進入雨水斗，管道內就會形成氣團，從而大大降低系統的排水效率，這樣與傳統的重力排水系統相同。
