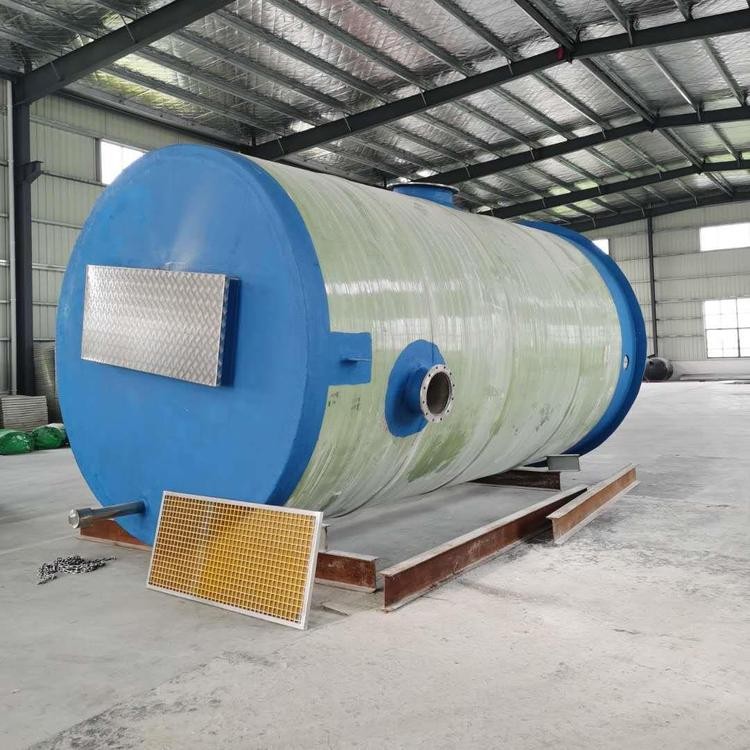

“海綿城市”概念在2012低碳城市和區域發展科技論壇上被提出，國務院辦公廳隨后發布的《關于推進海綿城市建設的指導意見》指出，采用滲、滯、蓄、凈、用、排等措施，對泵站的應用至關重要，一體化預制泵站將成為市政排水系統的良好選擇。

一體化預制泵站內沉降是中小型混凝土泵站的一種替代方案。常規泵站常遇到的問題是，要定期處理坑內雜物堆積和坑底淤積，長時間淤積的垃圾發酵發臭，造成周?chē)h(huán)境惡化，甚至產生有毒、易燃易爆氣體，對周?chē)h(huán)境造成危害。

一體化預制泵站在優化容積的同時，提出了自泵站自清洗方案，以解決一體化預制泵站內殘余雜物及井筒淤積等問題。為解決這一問題，本文以一體化預制泵站為切入點，以其工作原理為基礎，結合筆者在一體化預制泵站設計中的相關工作經驗，從結構、配置等方面對泵站自清潔功能進行了簡要介紹。

一、柵格裝置。

預制一體化泵站入口法蘭后，設置了一道攔阻措施，即擋板裝置。粉碎機是一種高度集成化、自動化的產品，目前工程上常采用粉碎式粉碎機，粉碎式粉碎機具有占地小、操作方便等特點，能將進入泵站的雜質進行粉碎。利用該裝置，可將污水中的懸浮物、漂浮垃圾粉碎為6~10mm的微粒，微粒被粉碎后不需打撈，可由潛污泵直接排放。

在經濟性方面，可選用帶提籃的格柵，其特點是需要定期將格柵從泵站中提出來，處理格柵內截取的雜物，結構簡單，成本低。與粉碎格柵相比，提籃格柵的格柵更大，對雜質的截取效果更差。

柵格裝置首先在泵站進口處截取、處理較大或帶狀雜質，避免較大的雜物進入泵站，從而造成雜物積聚，為泵站防滲一體化的防滲沉淀打開了首關。

二、水泵配置。

一體化預制泵站配置切割式潛水排污泵，可方便地粉碎污水中纖維體。通過柵格過濾，將較大的雜物處理掉，并將進入泵站的介質中的部分雜物(如帶狀纖維體、塑料等)殘留下來，切割式潛水排污泵在葉輪入口處設置旋轉刀頭和靜止刀盤結構，在刀頭的高速旋轉下，將污水中的長纖維通過刀盤背面的刀頭切割粉碎，粉碎后的殘?jiān)蝗~輪吸入泵出口，排出泵站。

整體預制泵站的筒體底部是一種由CFD特制設計的智能下凹式結構，這種獨特的水力設計結構能夠保證井筒抵抗地下水的壓力而不變形，當泵啟動時，泵坑坡面結構可使泵坑內介質達到較高的流速，從而產生強大的渦流，一方面使底部水流集中于泵進口，便于將碎屑雜物較多的泵排出，另一方面帶動整體預制泵站底部沉淀物中的雜質移動，避免淤積使沉淀物再次懸浮并進入泵入口，從而達到自我清潔的效果。

針對在使用過程中出現的淤積現象，對一體化預制泵站的管道結構進行了優化設計，使其在運行中不發生變化。一體化預制泵站內泵出口的主管路加設一條旁支管道，所加設的旁支管道為一條或多條小口徑管道，在綜合預制泵站井筒內部易發生淤積的部位加設一條或多條小口徑管道。在旁支管與主管之間設置有電動閥門，閥門的電氣控制與預制泵站一體化控制柜系統相連，與水泵控制相關聯。

一體化預制泵站內的水泵起動后，通過設定的控制程序打開旁支管道上的電動閥門，出水主管道內的部分壓力水從旁支管流出來，由于旁支管道直徑較小，導致出水壓水進入高速流，對泵站井筒內易淤積的部位產生沖刷，從而使泵站內沉積的雜質在水流再次沖擊下被輸送到泵站外部，水泵再次運轉時就會排出。針對一體化預制泵站具體運行條件，可在控制系統中實現電動閥門的啟閉和開啟間隔的智能調節。

在枯水期內，由于枯水期無液流進入泵站，使泵站液面不能升至正常起泵狀態，使泵站停泵時間過長，使泵站井筒內污水中的雜質逐漸沉淀、吸附，甚至在汽化蒸發后，沉積物結塊。這將導致泵站再次啟動后，沉積物根本無法排出。為此，對一體化預制泵站控制系統進行了設置，系統在判斷水泵長期停機狀態時，采用啟動枯水期模式：控制系統關閉泵站出口總閥，打開反沖洗裝置中的電動閥門，控制水泵間隔一段時間后短時間運行(例如每隔6小時，啟動水泵2分鐘)，保證泵站內污水不沉淀，直到泵站下次完全啟動為止。
