虹吸排水系統是一種相對于傳統重力排水系統更具優越性的排水系統。

虹吸排水系統的優點是：

▼屋面雨水斗布點靈活，更適合現代建筑藝術造型，滿足屋面不規則排水需求；

▼單斗量大，屋面開孔少，減少屋面漏水幾率，減輕屋面防水壓力；

▼因為虹吸排水系統加快了排水速度，使得落水管數目少，直徑小，滿足了現代建筑和大型建筑的美觀要求，各種大跨度屋頂和高層建筑的雨水排放；

▼穩定性能高，可根據需要設置管道走向，滿足現代大型商超、廠房、倉庫及各種網架金屬屋面的雨水排放，不影響建筑物的功能和使用空間；

▼該系統在設計流量下，滿管流不產生空氣渦流，排水效率高，噪音小，更能與現代化劇場、寫字樓、圖書館、醫院相匹配；

▼同時滿足正負壓要求的管道設計，可以保證超高層建筑管道全過程滿水試驗驗收，避免負壓失控，確保系統正常運行；

▼管道直徑小，總長度少，系統安裝簡單，可降低管道的安裝成本，對管道的安裝無特殊要求。

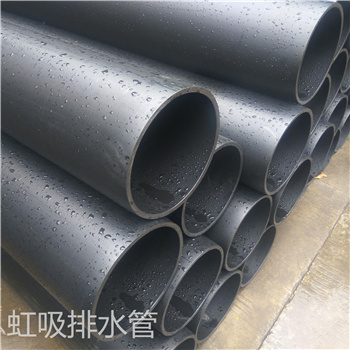

虹吸排水系統主要由虹吸排水管道和雨水斗兩部分組成。下圖所示：

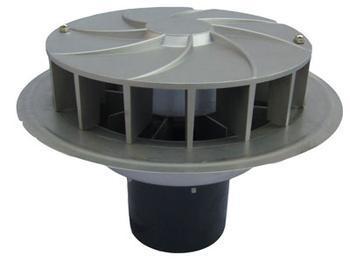

在虹吸式屋頂雨水排水系統中的雨水斗氣水分離，并有防渦流等作用。其斗前水深可有效控制，當斗前水深穩定達到設計水深時，系統內部便會形成一股壓力流。一般來說，雨水斗的設計是整個虹吸系統能否正常工作的關鍵之一，它的穩流性越好，產生虹吸所需的屋頂匯水高度越低，其整體性能就越好。

高壓虹吸式雨水斗用高密度聚乙烯、鑄鐵或不銹鋼制成。每一部分具有不同的結構作用。屋頂設有雨水斗，上層為水柵覆蓋。雨從格柵蓋的側面進入雨水斗，當屋頂蓄水達到一定高度時，雨水斗內的反渦流裝置可防止外界空氣進入，使排水管平滑地淹沒。虹吸式雨水斗能很大限度地降低天溝積水深度，減少屋面承受的雨水負荷，同時增加雨水斗的額定流量。雨斗是虹吸系統中的一個重要部件。對于整個虹吸式屋頂雨污分流系統，主要是要避免雨水斗內空氣進入整個系統。當空氣直接進入雨水斗時，管路中會形成氣團，使系統排水效率大大降低，與傳統的重力排水系統完全相同。因此，虹吸式雨水排放系統所采用的雨水斗蓋必須具有優化設計的反渦流功能，以防止空氣從雨水斗口流入整個系統，并幫助在雨水斗前水位升高到一定程度時形成水封，防止空氣完全進入系統。

虹吸排水系統作為一種特殊的排水系統，其管道必須保證完全密封，并有完善的防火措施，以達到減少噪音，吸收振動，抵抗沖擊外力，很大限度地抵抗溫度變化所造成的變形。管道的完全防滲并不意味著系統的氣密性可以達到要求。一般而言，對于防滲要求是允許發生小范圍的滲漏，只要有補救措施即可。但是虹吸系統一旦泄漏，很難檢測出來。若突然增加暴雨強度，將直接導致整個系統的崩潰。其次，由于屋面雨水未能及時排出，超過屋面的荷載強度，導致屋面坍塌。盡管細小的不密封并不必然導致泄漏，但足以引起泄漏，一旦在排水管道內出現氣團，虹吸排放的效率立即大大降低，嚴重時甚至會破壞虹吸效應。由于虹吸系統是負壓排水，因此管壁必須有很強的承壓能力。因為虹吸系統的負壓一般不會超過0.08毫帕。若負壓過大，將導致管道內水流過快，產生氣蝕現象，嚴重損害金屬管道或金屬結構接頭(0.09Mpa已接近氣蝕臨界值)。此外，過高的負壓還會對系統造成較大的沖擊，縮短系統壽命。

雨水 屋面
