服務概述：

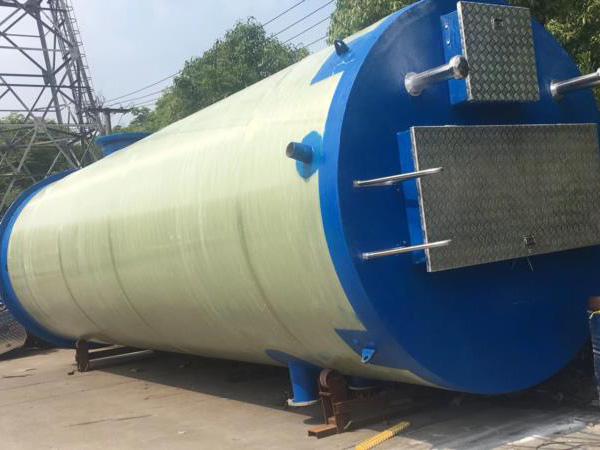

一體化預制泵站由井筒、柵欄、泵、管道、閥門、傳感器、控制系統和通風系統等組成，全部在工廠預制完成，組裝后整體運往現場。該工程只需在現場開挖泵坑和現澆砼基礎即可。建設周期短，施工方便，不需安裝任何設備。綜合泵站比常規泵站節約成本至少20%。

產品簡介：

綜合預制泵站是一種新型的地下綜合管廊污水、雨水、給水收集與提升系統。該泵站具有安裝方便，質量可靠，工程施工量少，占地面積小，自動化程度高，綜合性能好，體積優化等特點。整體式預制泵站主體由GRP玻璃鋼井筒、潛水/給水泵、吊鏈、管道、閥門、液位傳感器、控制系統、格柵系統、通風系統等組成。針對不同的工作條件選擇適當?shù)慕Y(jié)構，使其符合較好的使用條件。裝配式泵站各部分均由工廠完成，各部分均可長期可靠使用，滿足數十年使用要求。

用法：

操作溫度：-20~60℃；

PH值：4~10；

環境濕度：25%~85%。

生產結構圖：

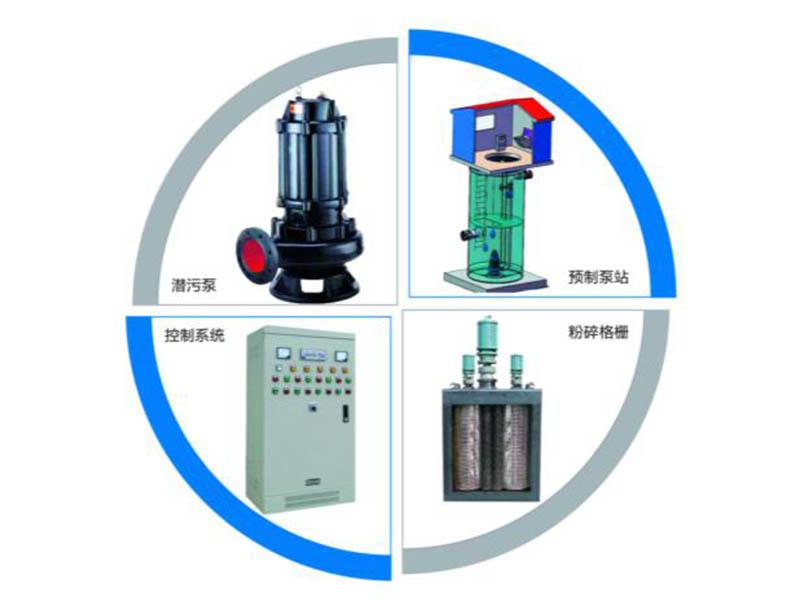

一體化預制泵站由頂蓋、玻璃鋼筒體、底座、潛泵、維修平臺、爬梯、管道等組成，滿足了設備的增壓提升排水要求。

▼頂蓋

頂蓋材采用GRP材料。頂蓋內外表面平整，不允許有深度超過2mm的裂紋，不允許有脫層，纖維裸露，樹脂結節，異物夾雜，色澤明顯不勻等現象。外層為防曬GRP材料，加上防紫外線材料，防止長時間暴露在陽光下老化。泵站上蓋為鋼結構，防爆柵欄，排氣管及扶手，不銹鋼。需要加壓彈簧，容易打開。

▼玻璃鋼筒體。

粗紗筒以無堿玻璃纖維無捻粗紗及其制品為增強材料，熱固性樹脂為集料，用計算機控制纏繞工藝，確保厚度均勻，達到設計要求，結構層的厚度由結構設計確定，其剛度由CAE技術檢驗。圓筒的巴氏硬度達到40Ba以上，抗壓強度達到120MPa，環向拉伸強度達到150MPa，軸向拉伸強度達到60Mpa。生產前應進行防漏試驗，以保證不發生泄漏。

▼吊耳

整體外掛耳便于安裝，并采用不銹鋼材料。

▼輔助泵

采用立式潛水離心排污泵，可自動升降藕合式安裝，無堵塞葉輪型。泵和潛水馬達直接連接在一起。每個潛水泵都可以在完全浸沒或潛水電機露出液面的情況下連續工作，同時適應于連續運行、間歇運行和長時間停止后的恢復。潛入的離心排污泵可以自由穿過固體顆粒和長纖維類物質。全旋轉式零配件，在生產過程中經過嚴格的動平衡檢查，其精度達到ISO1940G6.3級。

泵為立式、單級和閉式流道葉輪型潛水泵，并與電機直接連接組成整泵，潛水污染泵可輸送原生和未過濾污水，潛水污泥泵可輸送各級沉淀污泥和濃縮污泥，含固率在3-8%之間，適用于城市污水處理。潛泵可以自動穩定地與泵的排水連接座連接，泵可以在導向索/導桿的引導下從泵站頂部向泵的排水連接座自由滑動，不需要任何工人下到泵站底部進行檢查和安裝。潛水排污泵機組，在不需看管的情況下，連續無故障運行時間可達8000小時，整機使用壽命可達20年以上。

▼壓力管道

玻璃纖維材料(GRP)或不銹鋼材料。在出廠前，所有管道都要經過壓力測試，以防止泄漏。各種法蘭可根據客戶要求配置。

▼服務平臺。

內建服務平臺，可以根據用戶需求定制平臺的形狀、位置和高度，材料采用玻璃鋼。

▼液位傳感器。

使用壓力傳感器，與專用泵控制系統相配合，可根據泵站液位自動控制運行。

▼抗浮雙層底板設計

預制泵站經CFD(計算機流體力學)特別設計，其智能底部為下凹式結構，能承受地下水的壓力而不變形，同時只有少量污水留在泵坑內，當泵重新啟動時，泵坑附近的流速較大，可達到自我凈化的效果。廣泛應用的原因在于玻璃鋼具有密度輕、使用壽命長等特點，但由于重量較輕，所以設備外部底板必須為平面底板，以增加泵站筒體與基礎的接觸面，減少地下水對泵部筒體的擠壓，底板與基礎采用化學螺栓連接。

▼破碎的格柵。

破碎性格柵采用轉鼓式。破碎式格柵占地面積小，使用方便，配有優質的潛污泵，粉碎后的微粒雜質可直接由潛污泵排出，不需人工清渣。破碎式格柵與預制泵站配套，無需額外的土建工作，輕松達到格柵效果，使整套預制泵站設施緊湊實用。破碎式格柵包括：刀片，襯墊，軸，軸承和密封圈，邊欄，底座，外殼，減速機，電機。為了保證切削后的固體顆粒尺寸在6-12mm之間，粉碎式柵格每天24小時連續工作，柵格間距不大于12mm。

傳動裝置應設置過載保護機構，滿足預制泵站的使用要求，電機為H級絕緣，其防護等級為IP68，應保證暴露于空氣中或沉入水中時能正常工作。驅動軸表面硬度在55HRC以上，拉伸張力不小于1027kPa；耐泥沙磨損。采用可更換曲軸裝置與機械密封組成的軸承套保護，軸承的使用壽命不應少于100000小時。破碎式格柵的傳動軸和被傳動軸是由4140熱處理的六角形鋼制成，其拉伸張力不低于1027kPa。密封應安裝在軸套上，避免與軸直接接觸，減少了工作扭矩對密封的影響，延長密封壽命。破碎機應安裝在泵站專用柵槽內，不能直接安裝在進水管上。

▼泵站控制裝置。

泵站輔助控制柜采用制造商專用的水泵控制系統，實現一體化預制泵站的自動控制，在泵站內部安裝浮球液位變送器和浮球，將泵站高低液位連鎖信號上傳到一體化預制泵站就地控制柜，就地控制柜根據高低液位連鎖啟動潛水排污泵，粉碎式閘門按時間設定和泵站液位雙重控制間隙運行。采用控制柜內的PLC控制，實現無人值守，可編程控制，當泵或破碎柵格被堵塞時，可實現自動倒置和斷電自動恢復功能，所有信號都可接入現有的或待建的控制系統(在一體化預制泵站控制系統中應預留上述功能接口)。

泵站 頂蓋
