目前，我國經濟快速發展，城市規模不斷擴大，國家進行了大量的建設工作，不管是城市建設，還是大型企業的興建，還是大批的工場、倉庫，還是代表文化發展的各類文化建筑，都在不斷地增加。在這些建筑物中應用虹吸排水系統都是必要的。

與此同時，我國的大城市建設不僅是為了擴大城市范圍，更開始注重建筑美和藝術美。虹吸式排水系統很適合這種排水要求。因為加大了房屋建筑工程的排水力度。

虹吸排水系統的工作原理：

通過特殊設計的雨水斗，使得即使在極淺的天溝水深的雨水，可以在管道中形成滿流狀態，利用建筑物高度和落水所具有的勢能，在管道中產生局部真空，使雨水斗及水平管中的水流獲得額外的壓力，從而形成虹吸現象，利用虹吸作用，大大加快水在排水管中的流動速度，快速排出雨水。

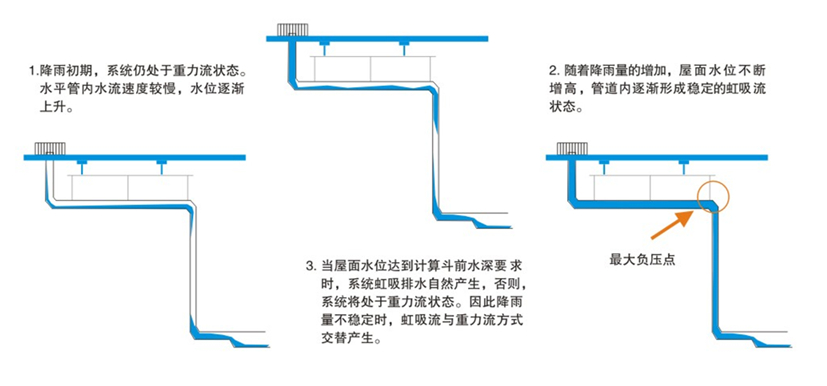

虹吸排水系統的形成演示：1、降雨開始時，懸吊管內為一自由液面的流型，其體積一般較小。2、隨著降雨量的增加，管中逐漸出現脈動流，即拉流。3、降雨增多，系統出現間歇虹吸現象，滿管氣泡流和滿管氣水混合，逐漸趨于穩定。4、降雨量進一步增加，系統達到了設計的水平，形成了一個單向流動的、穩定的和綜合的虹吸系統。

虹吸排水系統的組成：其主要組成部件有雨水斗、HDPE管、45/90度彎頭、偏心異徑短管、Y型順水型三通、專用支吊架和部分輔料。

重力式排水與虹吸式排水的比較：

?重力式原理是利用屋頂結構的斜度，使水自然流入屋頂?shù)穆┒分校缓笠揽恐亓ψ饔?，在漏斗中順水管混合汽水。常?guī)重力雨水系統的缺點：①排水效率低；②管徑大，坡度要求在1%-3%；高層建筑雨水管要求采用承壓能力強的材料；③材料用量大，安裝復雜，室外高空作業工程量大。

?虹吸式排水將在初期階段，利用重力原理進行排水，當下雨量增大、下雨量達到一定高度時，虹吸雨水斗自動隔斷空氣，產生虹吸，該系統也轉變成一種虹吸的排水系統，將雨水快速排出。

虹吸式雨水收集系統克服了重力式雨水收集系統的缺點。虹吸式排水系統排水效率高；管徑小，無坡度，美觀，節省空間；雨水箱可采用多個雨水斗組合使用；材料少，挖土作業少。

材料與設備選擇上的對比分析：

一般重力雨水系統采用超高壓排水管，虹吸雨水系統采用超高壓PE管。

重力式雨水系統采用普通鑄鐵制成的87型雨水斗，虹吸收雨水系統采用TY56及TY90不銹鋼，

虹吸雨水斗采用特制“不銹鋼夾圈防水圈”，其防水性能大大優于87型普通雨水斗，且使用壽命長，耐用耐磨；風擋、擋葉一體化設計，設計先進的風擋進水槽，防堵效果好；風擋防滑，使用可靠；設置防滑肋，有效防止產生漩渦，嚴密阻止空氣進入；水流曲線合理，水阻小，排水效果好；與不銹鋼等金屬天溝連接可靠；天溝開孔要求小，安裝不影響建筑物的結構，減少隱患，施工簡單。

固定體系比較：

在重力系統中，采用U-T材料固定管卡，而在虹吸系統中，采用冷軋鍍鋅成套固定系統，不管在固定管卡的可靠性和使用壽命方面，都遠遠超過U-T材料固定管卡。

規范要求比較：

因為建筑物的常規漏水部位是內天溝，所以雨水排出系統的排水必須采用橫向吊管，按照給排水設計規范的要求：

施工前的準備工作：

▼人員組織到位，操作人員到位，成立專門項目部進行施工管理。

▼選配質量好、有虹吸式雨水排水管系統安裝經驗的人員參與施工，并在上崗前進行相應的培訓。

▼認真研讀工圖，與設計者和施工人員密切配合，周全考慮施工方案。

▼設置臨時設施，合理安排物料堆放和機械設備。

▼安排相關儀器、器具、輔助材料進場。

▼加強對施工單位工程質量、文明施工等方面的監督。

▼支架電焊機及其他工藝操作員必須持證上崗。

▼管道安裝前應嚴格按照施工圖紙上的要求進行現場測量，并進行復驗，以確保管道安裝完全符合施工圖的要求和驗收規范。

▼虹吸式排水管系統在安裝時必須嚴格按照安裝圖紙設計，在連接虹吸式排水管系統時，一般采用對焊連接和電焊管箍連接兩種連接方式。

▼焊接時必須保證焊接部位和焊接工具板的清潔。根據施工時的氣候條件，掌握正確的焊板溫度。在焊接連接時，應正確施加均勻的力。焊接切口截面垂直90°。
